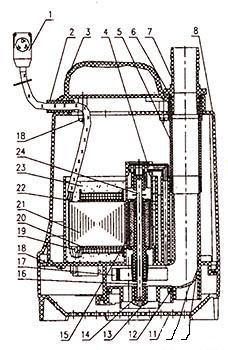

一.MSP型系列塑料磁力驅動潛水泵結構與各部件名稱
1.漏電保護插頭 2.電源線護套 3.手提柄 4.彎頭
5.出水管 6.接頭O形密封圈 7.接頭 8.泵殼
9.泵體 10.引流件 11.過濾底座 12.前支架O形密封圈
13.前支架 14.橡膠支架 15.內磁轉子 16.墊國有資產
17.葉輪 18.自攻螺釘 19.熱保護器元件 20.線圈架
21.定子鐵芯 22.插簧 23.環氧樹脂 24.泵軸

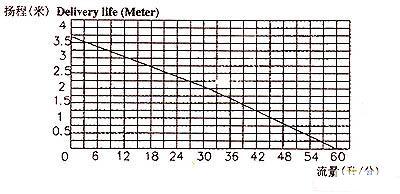

二.MSP型系列塑料磁力驅動潛水泵流量-揚程曲線

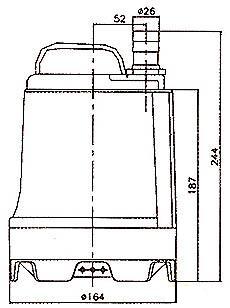

三.MSP型系列塑料磁力驅動潛水泵外形尺寸
四.MSP型系列塑料磁力驅動潛水泵技術參數
型號 |
額定流量 |
最大流量 |
額定揚程 |
最高揚程 |
輸入功率 |
額定電壓 |
連接管路 |
（升/分） |
（米） |
（瓦） |
（伏） |
（毫米） |
MSP-18 |
32 |
60 |
2 |
3.7 |
100 |
220 |
26 |
五.MSP型系列塑料磁力驅動潛水泵用途特點
用途：
1.花園、水公園、游泳池等供水；
2.養殖場、水族館、噴水池、魚池、觀賞魚缸等循環使用；
3.艦隊、船隊等取水使用。
特點：
1.安全可靠；
2.噪聲低；
3.耐腐蝕；
4.效率高、壽命長；
5.體積小巧、安裝方便。
六.MSP型系列塑料磁力驅動潛水泵使用注意事項
1.必須接好可靠地線，地線和零線應嚴格分開！如因地線不可靠造成事故與本公司無關。
本產品采用三插漏電保護插頭，其電源線腳柱旁印有字母“L”端為火線“N”端為零線，中間長足“⊕”端為泵體接地線。用戶在安裝三孔電源插座時，請務必要對應接好此三根電源線。
警告：絕對禁止在三孔插座中，將零線與地線二端并接一起造成漏電危險！水泵不能工作。
2.避免無水狀態下運轉水泵，且水位要高于水泵底部的130毫米。（如圖1）
3.水泵在通電使用時，請不要將其移動。
4.由于泵內部具有強磁性，因此不能輸送含有鐵、鎳等粉末的液體。
5.請不要在泥漿中使用，以免將泵卡死。
6.泵輸送介質溫度≤40℃。
7.該水泵正常的電壓為單相200V至240V，頻率為50Hz。
8.如果發現運轉速度減慢，請立即清洗過濾底座和葉輪。（將過濾底座按逆時針方向打開，打開前支架和橡膠支架，取出轉子和葉輪，用清水沖洗，洗凈后安裝好。）
9.如果發現水泵不出水。首先，檢查漏電保護插頭是否處于正常狀態（指示燈亮為正常，若指示燈不亮，應檢查電源是否正常，插頭是否損壞，其次，請關掉電源，檢查是否有臟物進入濾網，葉輪是否損壞。
|
